Kokį temperatūros diapazoną siūlo „Benchtop Environment Test Chamber“?

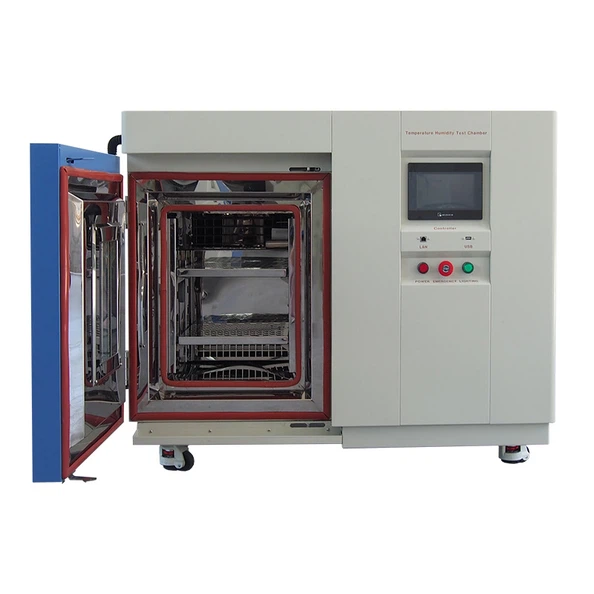

Šiuolaikinės laboratorijos reikalauja tikslumo, efektyvumo ir erdvės optimizavimo. Produkto patikimumo standartai tampa vis griežtesni, todėl inžinieriai reikalauja aplinkos modeliavimo sistemų, kurios užtikrintų laboratorinio-laipsnio tikslumą ir neužimtų vertingo ploto. LIBAplinkos bandymo kameros ant stalobuvo sukurti būtent šiam tikslui, - užtikrinant stabilią temperatūros ir drėgmės kontrolę, naudojant kompaktišką, energiją taupantį-naudojimą ir visiškai atitinkančius tarptautinius bandymų standartus, tokius kaip IEC ir UL.

Klientų pasitikėjimas yra toks pat svarbus kaip ir techniniai rezultatai. Kaip pasidalijo Srichon Nithichareon, baterijų parduotuvės vadovas, pasinaudojęs LIB klimato kamera: „Dabar esu įsitikinęs ir suprantu, kaip naudoti klimato kamerą, ypač FIX režimą, kurį naudoti gana paprasta“. Šie atsiliepimai atspindi tai, kas svarbiausia tikroje laboratorijos aplinkoje - ne tik tikslumas ir atitiktis, bet ir intuityvus valdymas, stabilus valdymas ir patogus-programavimas, leidžiantis inžinieriams sutelkti dėmesį į bandymus, o ne į įrangos sudėtingumą.

Aplinkos bandymo kameros ant stalo buvo sukurtos siekiant išspręsti vieną aiškią problemą: laboratorijoms reikėjo profesionalaus aplinkos modeliavimo be didelio vaikščiojimo{0}}kamerose. Tradicinės kameros užima 2–20 m² grindų ploto, o staliniai modeliai telpa į0.8–1.0 m²ir veikia esant Mažesnei arba lygiai 65 dBA.

Jų tikslas paprastas:
Jie imituoja ekstremalias temperatūros ir drėgmės sąlygas, kad įvertintų medžiagų ir prietaisų patikimumą, ilgaamžiškumą ir saugą.

Šiuolaikinės stalinės kameros turi atitikti pagrindinius tarptautinius standartus, įskaitant:

1. IEC 60068-2-1(šalčio bandymas)

2. IEC 60068-2-2(Sauso karščio bandymas)

3. IEC 60068-2-30(ciklinis drėgnas karštis)

4. UL 2580 / UL 2271 / UL 1642 / UL 1973 / UL 2054(Baterijos saugos bandymas)

5. IEC 62660-2 / IEC 62133 / IEC 61960(Ličio{0}}jonų elementų veikimas)

6. SAE J2929 / SAE J2464(Piktnaudžiavimo automobilių akumuliatoriumi bandymas)

7. IEC 61215(Fotovoltinės modulio kvalifikacija)

8. SAE J2334 / VW 80000(Automobilių patvarumas aplinkai)

Kad atitiktų šiuos standartus, kameros turi pateikti:

Ant stalo esanti aplinkos bandymo kamera turi užtikrinti tikslią ir stabilią aplinkos kontrolę plačiame veikimo diapazone. Jis turėtų užtikrinti stabilią žemą temperatūrą iki –40 laipsnių ar žemesnę, kad būtų galima atlikti atsparumo šalčiui ir patikimumo testus, taip pat aukštą temperatūrą iki +125 laipsnio ar net +150 laipsnio karščiui įvertinti. Be to, kameroje turi būti palaikomas kontroliuojamas drėgmės lygis, siekiantis 95 % RH arba daugiau, kad būtų imituojama drėgna šiluma ir didelė{6}}drėgmė. Kad rezultatai būtų tikslūs ir kartojami, temperatūros svyravimai turi būti palaikomi ±0,5 laipsnio ribose, o bendras temperatūros tolygumas kameroje turi likti ±2 laipsnių ribose, kad būtų užtikrintos vienodos poveikio sąlygos visuose bandomuosiuose mėginiuose.

LIB stalinis modelis viršija šiuos minimalius reikalavimus.

Temperatūros ir drėgmės kameros aplinkos bandymui



1. Maža stalviršio temperatūros drėgmės kamera

2. Aukštas-tikslus ėjimas temperatūros kameroje

3. Temperatūrai atspari sprogimui bandymo kamera

4. Patvari laboratorinė vakuuminė džiovinimo krosnelė

5. Energijos{1}}efektyvaus akumuliatoriaus terminio bandymo kamera

6. Programuojama 2 zonų ir 3 zonų vertikali šiluminio smūgio bandymo kamera

Vienas iš dažniausiai taikomų standartų yraIEC 60068-2-30 (drėgnas karštis, ciklinis bandymas).

Šis standartas įvertina produktų veikimą esant pasikartojantiems{0}}didelės drėgmės ir temperatūros ciklams.

Pagrindiniai IEC 60068-2-30 reikalavimai:

Kaip LIB atitinka šį standartą

Automobilių komponentų bandymas pagal IEC 60068-2-30

Tikras pavyzdys yra automobilių komponentų bandymai, atlikti pagalIEC 60068-2-30 (drėgnas karštis, ciklinis bandymas). Šis standartas įvertina gaminio atsparumą didelei drėgmei kartu su temperatūros ciklu. Skirtingai nuo šviesos poveikio bandymų, IEC 60068-2-30 daugiausia dėmesio skiria drėgmės įsiskverbimui, kondensacijos poveikiui, izoliacijos degradacijai, korozijai ir medžiagos patinimui ciklinio drėgno karščio sąlygomis.



Tipiškas IEC 60068-2-30 bandymo ciklas

Pagal IEC 60068-2-30 bandymo kameroje turi būti palaikomos kontroliuojamos ciklinės temperatūros ir drėgmės sąlygos. Įprastas ciklas apima temperatūros pakėlimą iki +40 laipsnio arba +55 laipsnio, kai santykinė drėgmė palaikoma 93 % ± 3 % santykinio drėgnumo. Kiekvienas ciklas trunka 24 valandas ir gali būti kartojamas nuo 2 iki 6 ciklų, atsižvelgiant į gaminio reikalavimus. Temperatūros stabilumas turi išlikti ±2 laipsnių ribose, o drėgmės nuokrypis turi neviršyti ±5 % RH, kad atitiktų atitikties standartus.



Paruošiamasis-kondicionavimas prieš atliekant drėgno karščio bandymą

Prieš pradedant ciklinį drėgno karščio bandymą, mėginius dažnai reikia stabilizuoti aplinką. Tai gali apimti laikymą žemoje-temperatūroje –40 laipsnių temperatūroje 4 valandas, šilumos poveikį +85 laipsniui 4 valandas ir drėgmės kondicionavimą esant 95 % santykiniam drėgniui. Šie veiksmai užtikrina, kad medžiagos pasiekia kontroliuojamą pradinę būseną prieš pradedant oficialų bandymą.



1 veiksmas – šaltas mirkymas (-40 laipsnių arba žemesnis)

LIB Benchtop Environment Test Chamber naudoja prancūzišką TECUMSEH kompresorių, kad būtų pasiekta stabili žema temperatūra iki –70 laipsnių ar net –{1}} laipsnių. Jis užtikrina 1 laipsnio per minutę aušinimo greitį be šiluminio viršijimo, užtikrinant kontroliuojamą ir vienodą šalčio kondicionavimą.



2 veiksmas – šilumos sugėrimas (nuo +85 laipsnio iki +125 laipsnio)

Šilumos stabilizavimo fazės metu nikelio{0}}chromo šildytuvas palaiko iki 3 laipsnių per minutę greitį. Temperatūros svyravimai išlieka ±0,5 laipsnio ribose, todėl užtikrinamas tikslus ir kartojamas šildymo efektyvumas.



3 veiksmas – kondicionavimas esant aukštai drėgmei (95 % santykinis drėgnis)

Drėgmės kondicionavimui kameroje naudojama uždara{0}} kilpos drėkinimo sistema su automatiniu vandens papildymu ir kondensato perdirbimu. Drėgmės nuokrypis kontroliuojamas ±2,5 % santykinio drėgnumo ribose, atitinkantis griežtus IEC 60068-2-30 drėgmės stabilumo reikalavimus.



Galutinis rezultatas

Tiksliai cikliškai valdydami temperatūrą ir drėgmę kompaktiškai, automobilių gamintojai gali atlikti IEC 60068-2-30 drėgnos temperatūros bandymus ir efektyvų-kondicionavimą, nepasitikėdami didelėmis aplinkos kameromis.



Vardas	Maža klimato bandymų kamera	Stovi klimato bandymų kamera	Pasivaikščiojimas-Atliekant klimato testą
Talpa	TH-50: 800x1050x950 mm TH-80: 900×1100×1000mm	Talpa: 100L; 225L; 500L; 800L; 1000L	＞20m³
Pralaidumas	Idealiai tinka mažiems komponentams, jutikliams, plokštėms	Surinkimo dalys arba vidutinės{0}}tūrio partijos	Masinis daiktų ar transporto priemonių bandymas

Galite rinktis iš skirtingų dydžių LIB temperatūros ir drėgmės testavimo kamerų.

1 klausimas: koks yra visas stalinės aplinkos bandymo kameros temperatūros diapazonas?
LIB stalinis modelis siūlo nuo 86 laipsnio iki +150 laipsnio .

2 klausimas: ar šis diapazonas tinka akumuliatoriaus saugos bandymams?
Taip. Jis atitinka UL 2580, IEC 62660-2, SAE J2929 ir IEC 62133 reikalavimus.

3 klausimas: ar jis gali išlaikyti stabilią drėgmę aukštoje temperatūroje?
Taip. Jis palaiko 20 %–98 % santykinį drėgnumą su ± 2,5 % RH tikslumu.

4 klausimas: ar kamera pakankamai tiksli sertifikavimo bandymams?
Taip. Su ±0,5 laipsnio svyravimu ir ±2 laipsnių nuokrypiu jis atitinka IEC ir ASTM reikalavimus.

5 klausimas: ar jis gali pakeisti pasivaikščiojimą-kameroje?
Moksliniams tyrimams ir plėtrai, komponentų-lygio testavimui ir išankstiniam

SusisiekiteLIB pramonėgauti profesionalias technines konsultacijas ir pritaikytus sprendimus jūsų stendo aplinkos bandymų kamerai.
