Išsamūs elektronikos terminio testavimo sprendimai iš LIB

Kalbant apie elektronikos patikimumą, temperatūra gali būti ir nematomas priešas, ir didžiausias išbandymas. Nuo išmaniųjų telefonų vasaros karštyje iki elektrinių transporto priemonių baterijų, veikiančių esant minus-šalčiui, elektroniniai komponentai turi veikti nepriekaištingai visomis įmanomomis sąlygomis. Šiluminiai bandymai suteikia mokslinį pagrindą, įrodantį šį efektyvumą.

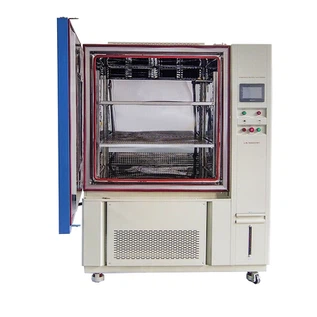

LIB Šiluminio bandymo kamerostiksliai, greitai ir nuosekliai atkurkite tikras{0}}pasaulio temperatūros ir drėgmės sąlygas laboratorijoje. Sukurtos taip, kad atitiktų tarptautinius standartus, įskaitant IEC 60068-2-1/2-14, JESD22-A104, ISO 16750-4 ir IEC 60749-25, šios kameros užtikrina, kad jūsų elektroniniai komponentai atitiktų pasaulinius patvarumo, stabilumo ir patikimumo kvalifikacijos reikalavimus.

Šiluminio bandymo taikymas elektronikoje

Terminis bandymas yra esminė elektroninio projektavimo ir patvirtinimo dalis. Laikydami komponentus dideliam karščiui, šalčiui ar drėgmei, inžinieriai gali įvertinti našumą, numatyti gedimo taškus ir optimizuoti gaminio naudojimo trukmę.

Puslaidininkiuose ir PCB temperatūros ciklas nuo –55 laipsnių iki +125 laipsnių (pagal JESD22-A104) atskleidžia mikroįtrūkimus litavimo jungtyse arba sluoksniuotą daugiasluoksnėse plokštėse. Tai padeda gamintojams patikrinti, ar lustai ir jungtys išgyvena ilgus metus trunkantį energijos ciklą ir šiluminį įtampą.

Buitinė elektronika, tokia kaip telefonai ir nešiojamieji kompiuteriai, patiria nuolatinius temperatūros ir drėgmės svyravimus. Kameros, atitinkančios IEC 60068-2-78, imituoja šiuos pakeitimus, kad patikrintų, ar įrenginiai veikia esant žemesnei nei 20 %–98 % santykinei oro drėgmei ir iki +85 laipsnio, užtikrinant ilgalaikį patikimumą ir naudotojo saugumą.

Automobilių ir erdvėlaivių elektronikos srityje šiluminio smūgio bandymas pagal ISO 16750-4 arba MIL-STD-810G įvertina jutiklių, valdymo blokų ir baterijų sistemų, kurios turi atlaikyti greitus temperatūros svyravimus, vibraciją ir aukščio pokyčius, patvarumą.

Netgi energijos kaupimo ir elektromobilių baterijos yra išbandytos dinaminėmis sąlygomis pagal IEC 62660-2, kad būtų galima stebėti šilumos susidarymą ir senėjimo efektyvumą, užkertant kelią saugos pavojaus ir talpos sumažėjimo.

Tiksliai atkuriant šias aplinkas, LIB kameros įgalina greitesnius tyrimų ir plėtros ciklus, patikimą kokybės patvirtinimą ir visišką atitiktį reikalavimams.

Techniniai LIB temperatūros ir drėgmės kamerų akcentai, skirti šiluminiam elektronikos bandymui

Standartų laikymasis
LIB rūmai atitinka tarptautinius etalonus:

IEC 60068elektros įrenginių aplinkosaugos bandymams

JESD22-A104puslaidininkių temperatūros ciklui

ISO 16750-4kelių{0}}transporto priemonių komponentams

IEC 60749-25aukštoje{0}}temperatūros laikymo trukmės bandymams

Testo tikslumas ir pakartojamumas

Veiklos efektyvumas

Valdiklis:7 colių spalvotas jutiklinis ekranas, palaikantis 120 programų × 100 žingsnių

Ryšys:USB ir eternetas, skirtas{0}}stebėti realiuoju laiku ir automatiškai eksportuoti duomenis (CSV / PDF)

Vandens-taupymo sistema:Drėkinant uždaru-ciklu, perdirbama iki 80 % kondensato

Triukšmo lygis:Žemiau65 dB(A)-pakankamai tylus laboratoriniams stendams

Daugiakalbė sąsaja:anglų, kinų (standartinis); kitos kalbos neprivalomos

Patvarumas ir priežiūra

Interjeras:SUS304 nerūdijantis plienas, atsparus korozijai-ir lengvai valomas

Išorė:Milteliniu būdu-dengtas A3 plienas, atsparus smūgiams ir cheminėms medžiagoms

Sauga:Virš-temperatūra, žemas-vandens kiekis ir atviros durelės

Stebėjimas:Neapšąla{0}}langas ir vidinis LED apšvietimas

Tikslus PID valdymas, laminarinė oro srauto cirkuliacija ir ISO/IEC{0}}suderinamas duomenų įrašymas, LIB užtikrina, kad kiekvienas bandymas duoda pakartojamus, atsekamus ir sertifikuojamus rezultatus.

DUK apie terminio bandymo kameras

Q1. Koks didžiausias galimas greito temperatūros keitimo greitis? Ar gali pasiekti 20 laipsnių per minutę?
Standartinė norma yra 5-10 laipsnių /min, bet mes galime pasiekti 20 laipsnių /min arba daugiau pagal pageidavimą. Visiškai palaiko ne-standartinį tinkinimą, kad atitiktų specialius programos reikalavimus.

Q2. Ar temperatūros ir drėgmės bandymo kamera turi garsinio ir vaizdo signalo funkciją?
Taip. Kameroje yra įmontuotas-garsinis pavojaus signalas, užtikrinantis savalaikius įspėjimus esant neįprastoms sąlygoms. Jei jums reikia vaizdinės signalizacijos, siūlome jį kaip pasirenkamą konfigūraciją, atitinkančią jūsų konkrečius poreikius.

Q3. Ar temperatūros ir drėgmės tyrimo kameros valdiklį galima pakeisti kitos prekės ženklo valdikliu?
absoliučiai. Galime tinkinti valdiklio prekės ženklą-, pvz., „Siemens“ ar kitus,-pagal jūsų poreikius. Pateikite detalius parametrus ir mes parinksime tinkamiausią sprendimą.

4 klausimas. Ar testavimo metu galima nubrėžti kreives?
Taip. LIB valdiklis apima realaus laiko kreivės brėžimą kaip standartinę funkciją, leidžiančią aiškiai vizualizuoti duomenų pokyčius atliekant bandymus. Sistema automatiškai įrašo duomenis kartą per minutę ir saugo informaciją iki trejų metų, kad užtikrintų ilgalaikį stabilumą ir atsekamumą.

Q5. Kokios kalbos parinktys galimos valdiklio sąsajai? Ar tai padidins išlaidas?
Valdiklis standartiškai komplektuojamas su kinų ir anglų sąsajomis, kad būtų patogu jį naudoti iš karto. Mes taip pat siūlome pasirinktines prancūzų, lenkų, rusų, vokiečių ir kitas kalbas pasauliniams vartotojams. Kiekviena papildoma kalba kainuoja 500 USD, todėl daugiakalbių komandų darbas bus sklandesnis.

Atsisiųskite visą LIB techninį vadovą, kad sužinotumėte, kaip vykdyti IEC 60068 ir JESD22 temperatūros ciklų programas, patikrinti kelių taškų vienodumą ir optimizuoti puslaidininkių, baterijų ir PCB bandymų pralaidumą.

Susisiekite LIB šiandien tiesioginei demonstracinei demonstracijai, individualizavimo diskusijoms ar konsultacijoms, kaip integruoti visus terminio testavimo sprendimus į savo laboratorijos darbo eigą.
